Panele metalowe Euracon - odporne na uderzenia
Odporny na uderzenia sufit podwieszany EURACON Sport składa się z pokrytych emalią piecową paneli, szyn nośnych i ocynkowanych wieszaków noniuszowych, a wszystko to z wytrzymałej i wysokiej jakości ocynkowanej blachy stalowej.Rezultatem jest metalowy sufit podwieszany odporny na uderzenia piłką, który jest idealny dla każdej dyscypliny i siły uderzenia. Wysoka wytrzymałość na uderzenia sprawia, że sufit jest stabilny i wytrzymały. Jest to najlepsze i ekonomiczne rozwiązanie, jeśli chodzi o sufity w halach sportowych i klubowych, w tunelach dla pieszych, centrach handlowych, stacjach metra.
Aby wyrównać fale akustyczne oklasków i wiwatów, panele sufitu można pokryć materiałem dźwiękochłonnym. Wysoki standard techniczny tego metalowego systemu sufitowego zapewnia, że sufit panelowy EURACON Sport znajduje się dokładnie na szczycie podium pod względem jakości i wyglądu.

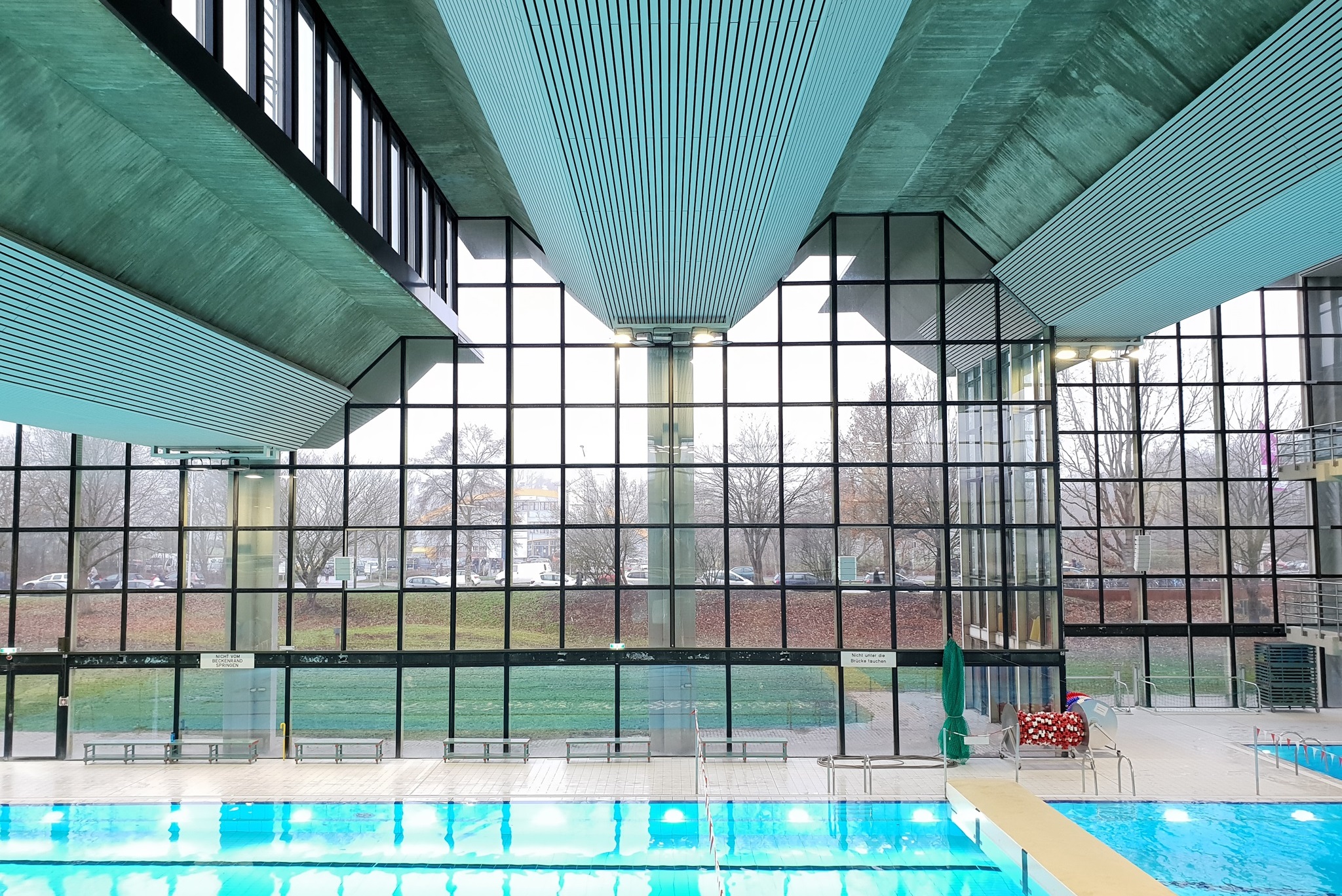

Metalowy sufit podwieszany na krytym basenie wykonany z paneli sportowych Euracon

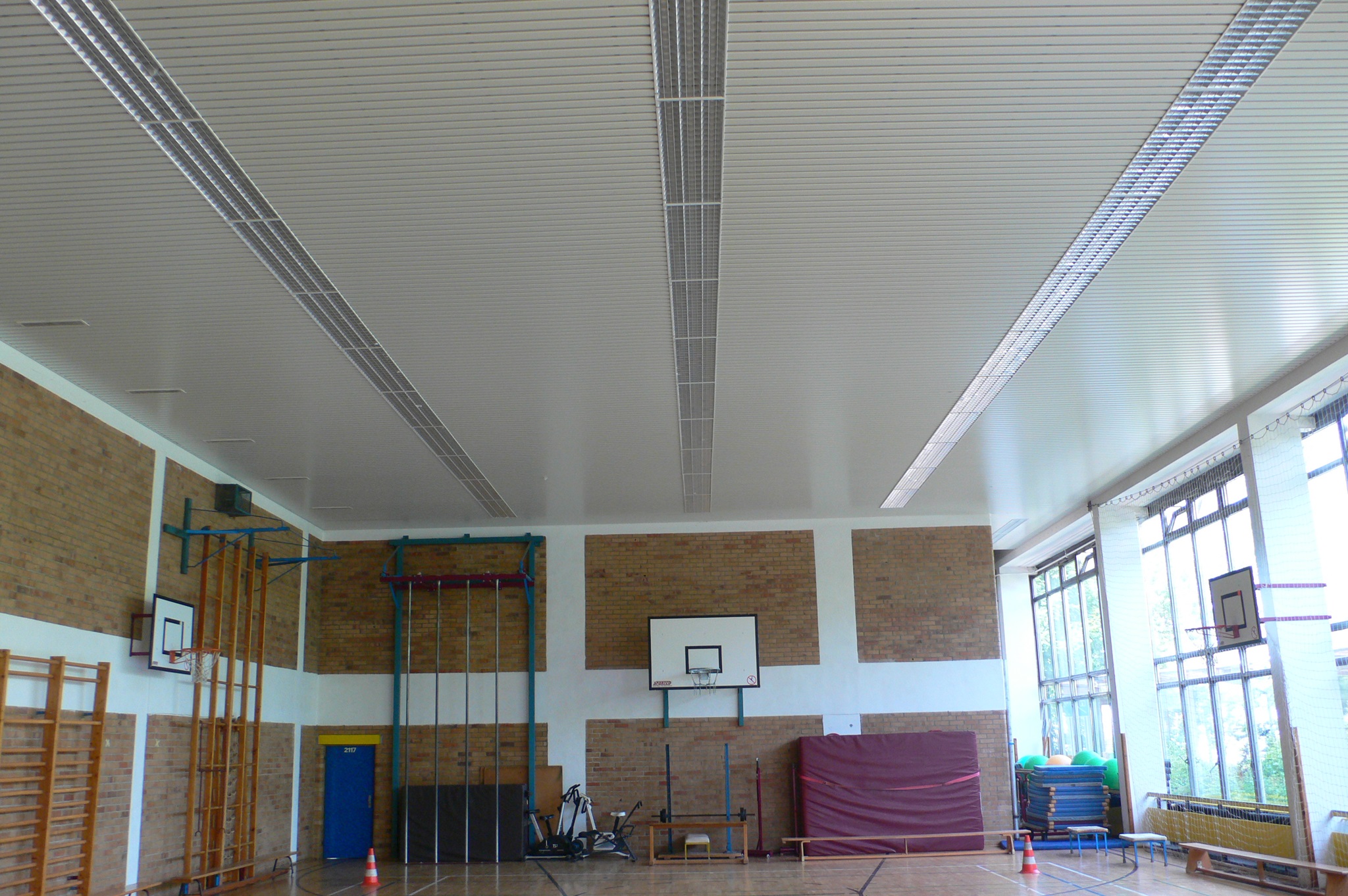

Sala gimnastyczna z odpornym na uderzenia piłką stalowym sufitem z paneli sportowych
Odporny na uderzenia piłką sufit z paneli sportowych wykonany ze stali ocynkowanej i emaliowanej piecowoElementy sufitu panelowego odpornego na uderzenia piłką wykonane z wytrzymałej stali ocynkowanej metodą Sendzimira:
Wszystkie komponenty są idealnie do siebie dopasowane i gwarantują szybki i ekonomiczny montaż.

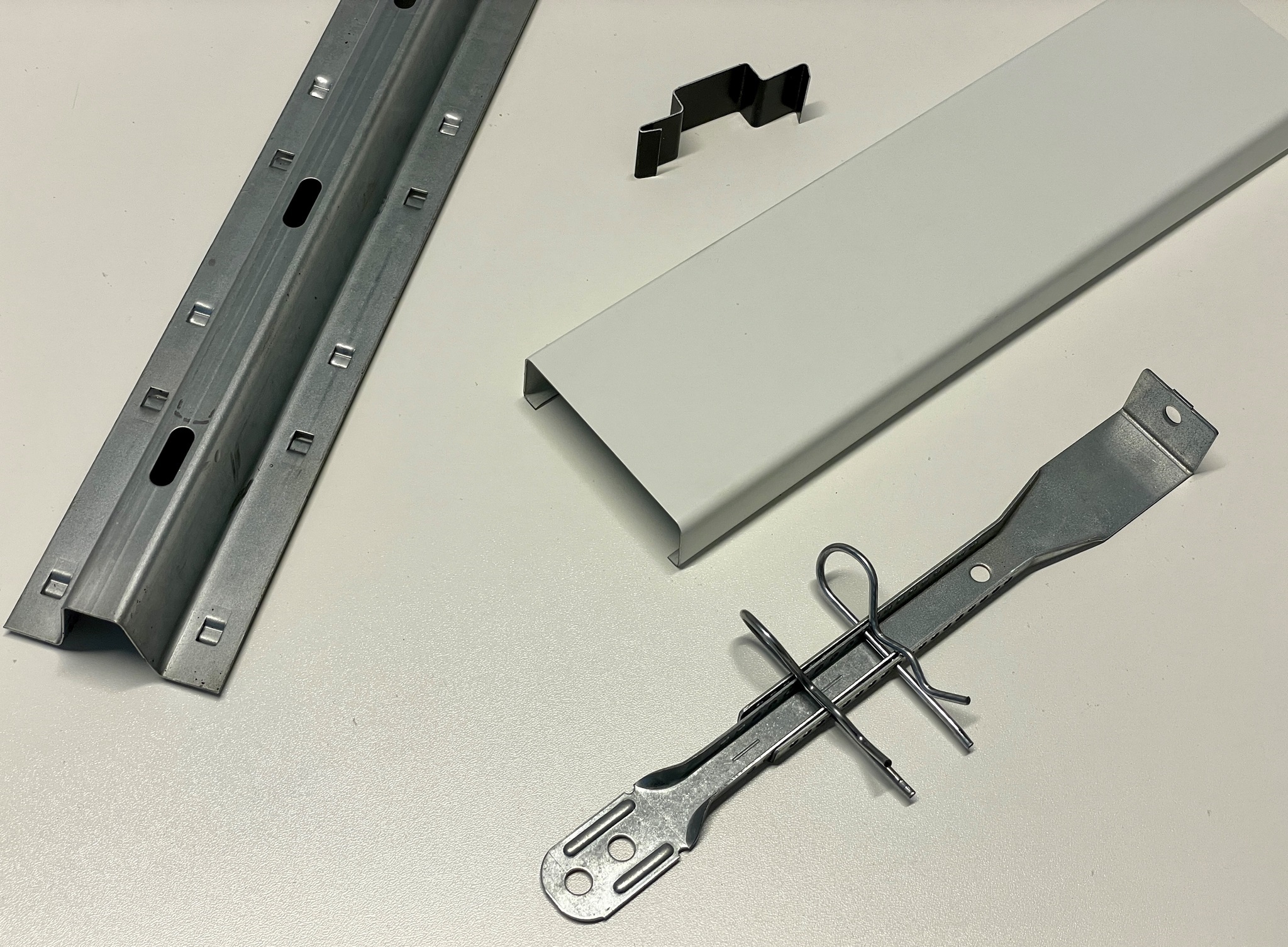

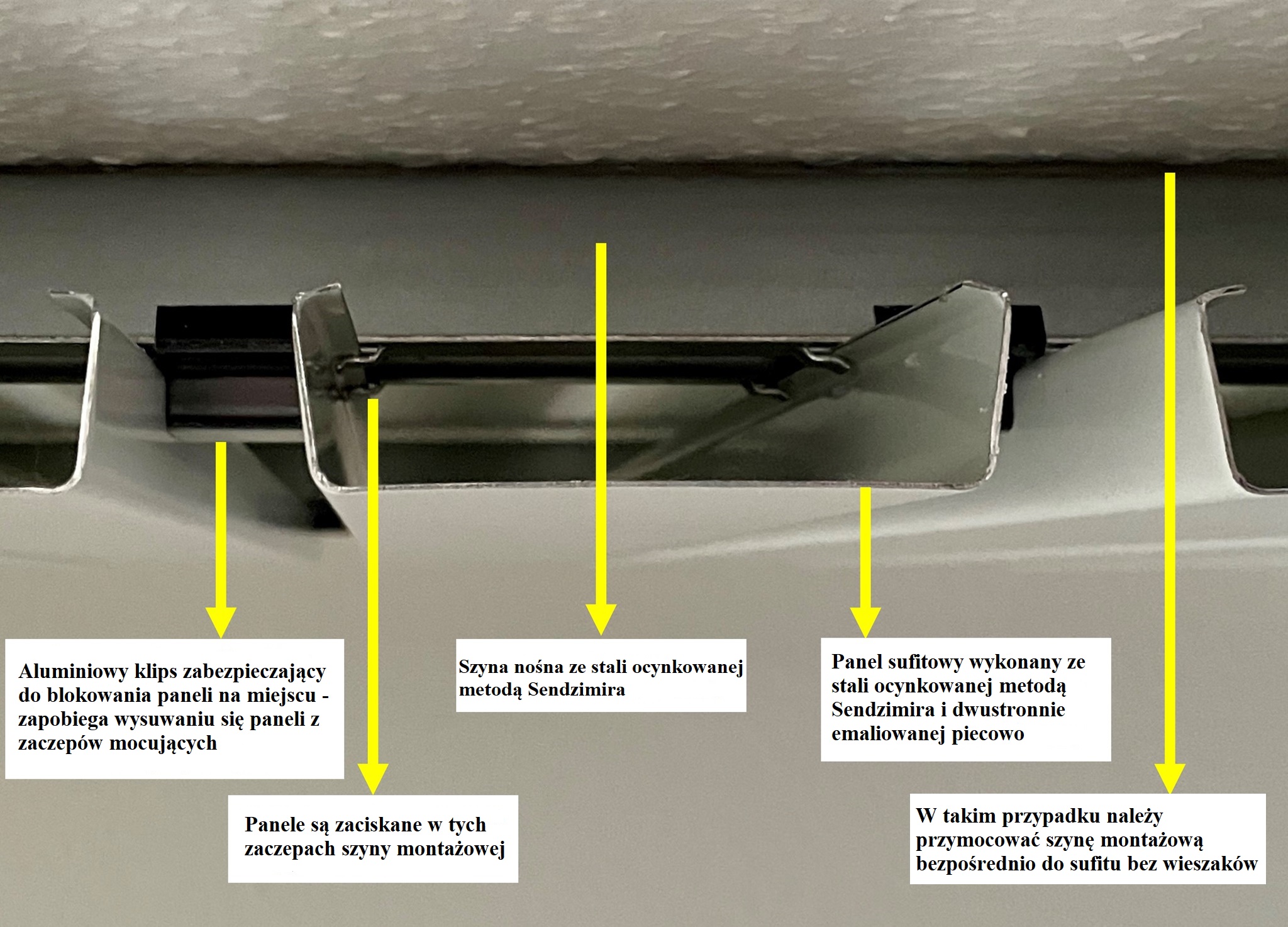

Szyna nośna ze stali ocynkowanej, klips zabezpieczający, panel sportowy ze stali ocynkowanej i emaliowanej piecowo, wieszak sufitu podwieszanego z noniuszemi i sworzeniem zabezpieczającym

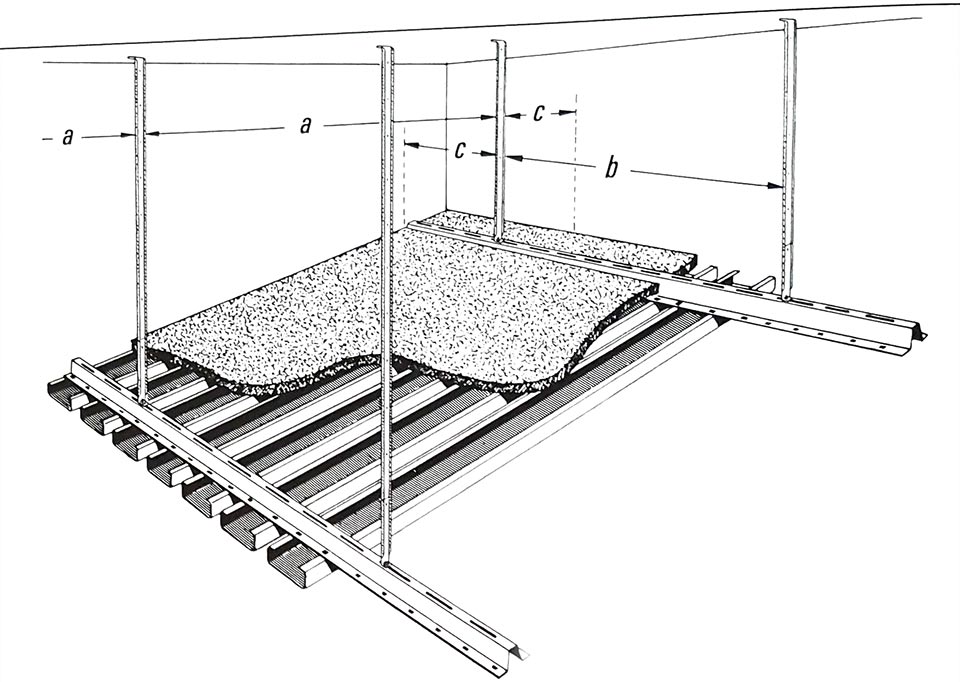

Schemat montażu sufitu panelowego ze stali odpornej na uderzenia piłkąDane techniczne akcesoriów
Panele stalowe Dno panelu: 75 mm Złącze: 25 mm Moduł: 100mm Wysokość panelu: 23 mm Materiał: Blacha stalowa ocynkowana metodą Sendzimira o grubości 0,8 mm, nieperforowana Strona widoczna: biała emalia piecowa, farba poliestrowa Tył: powłoka ochronna Długości: dostępne w długościach do 7000 mm |  |
Szyna nośna do paneli sportowych Materiał: stal ocynkowana o grubości 1 mm Moduł: 100mm Długość: 4000 mm |  |
Klips mocujący panel Materiał: aluminium, grubość 0,8 mm, szerokość 25 mm, lakierowane na kolor czarny |  |
| Łącznik szyny montażowej Materiał: aluminium o grubości 0,8 mm, lakierowane piecowo na czarno |  |

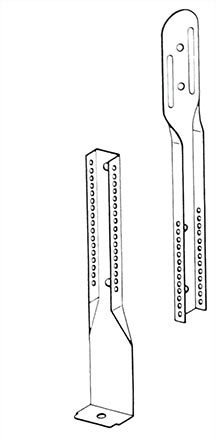

| Górna część wieszaka noniusza Materiał: blacha stalowa ocynkowana metodą Sendzimira Grubość materiału: 1,00 mm |  |
Dolna część wieszaka noniusza Materiał: blacha stalowa ocynkowana metodą Sendzimira Grubość materiału: 1,00 mm Długość: 170mm | |
| Trzpień blokujący noniusz Do łączenia górnych części noniusza i dolnych części noniusza Materiał: drut ocynkowany |  |
Panele akustyczne Materiał: wełna mineralna o gr. 20mm jednostronnie gr podszyta czarną włókniną szklaną Wymiar: 600 x 1250 mm Waga: ok. 49 kg/m³ Reakcja na ogień: zgodnie z DIN 4102, niepalna |  |
Sufity podwieszane montaż

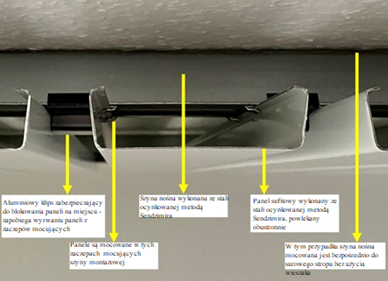

Elementy metalowego sufitu panelowego są wykonane z wytrzymałej stali ocynkowanej metodą Sendzimira:
Wyrównaj podkonstrukcję jak w przypadku zwykłego sufitu panelowego.
Szyny nośne nie mogą się poruszać podczas montażu płyt. Panele są następnie mocowane na szynie nośnej za pomocą śruby wkręconej w drewnianą listwę.
Elementy mocujące panel są zaciśnięte na szynie montażowej między panelami w celu zablokowania.
Demontaż można wykonać w dowolnym momencie.
Waga
Waga jest głównie 9 kg / m² bez uchwytów
Pochłanianie dźwięku
Materiał dźwiękochłonny, jednostronnie powlekany na czarno, można położyć na panelach w celu regulacji dźwięku.
Obszary zastosowań
Wszędzie tam, gdzie wymagana jest szczególna stabilność ściany i konstrukcji okładzinowej, np. w halach sportowych, tunelach dla pieszych, studiach itp.
Ocynkowana stalowa szyna nośna, zacisk zabezpieczający, ocynkowany i emaliowany piecowo stalowy panel sportowy, wieszak noniuszowy z zawleczką zabezpieczającą.
a = równoległy rozstaw szyn nośnych 1200 mmb = odległość na szynie montażowej 1800 mm
c = odległość od ściany 300 mm
